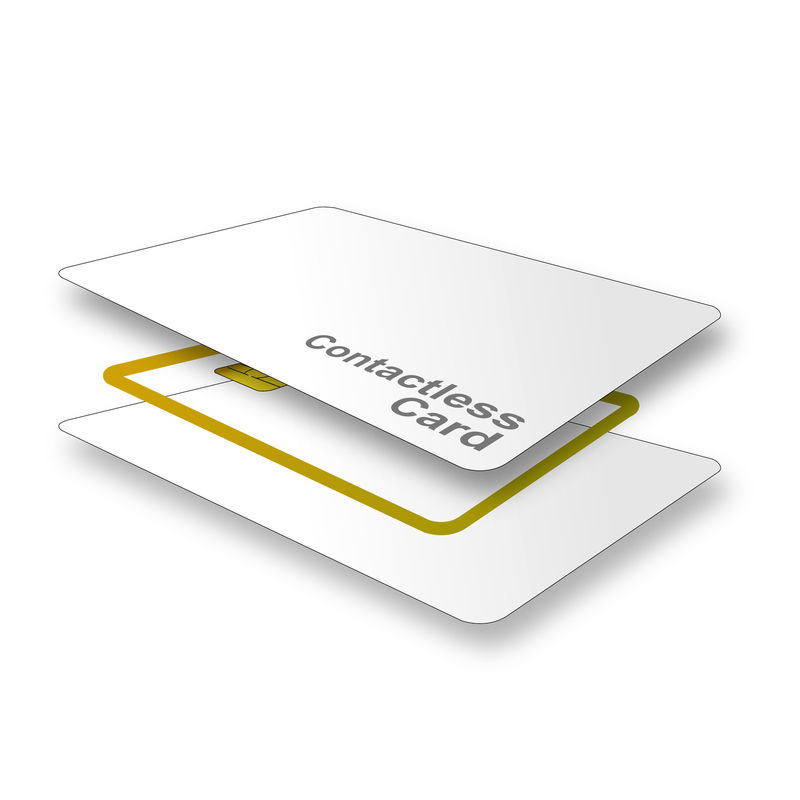

Ταυτότητα EM4200 Κάρτες 125khz

Το EM4200 είναι ένα ολοκληρωμένο κύκλωμα CMOS σχεδιασμένο για ηλεκτρονικούς αναμεταδότες RF μόνο ανάγνωσης, που χρησιμεύει ως απρόσκοπτη αντικατάσταση των IC μόνο ανάγνωσης EM Microelectronic-Marin EM4100/4102 και EM4005/4105.

Το κύκλωμα τροφοδοτείται από ένα εξωτερικό πηνίο σε ένα ηλεκτρομαγνητικό πεδίο, λαμβάνοντας το κύριο ρολόι του από το ίδιο πεδίο. Μέσω του ελέγχου διαμόρφωσης ρεύματος, το τσιπ μεταδίδει τον μοναδικό κωδικό ROM λέιζερ που έχει προγραμματιστεί από το εργοστάσιο.

• Πλήρως συμβατό με τα πρωτόκολλα επικοινωνίας EM4100/4102 και EM4005/4105
• ROM 128-bit προγραμματισμένη με λέιζερ (διαθέσιμες επιλογές 64 και 96 bit)
• Πολλαπλές επιλογές ρυθμού δεδομένων και κωδικοποίησης:
  • Manchester 32 και 64 ρολόγια RF ανά bit
  • Biphase 32 και 64 ρολόγια RF ανά bit
  • PSK 16 ρολόγια RF ανά bit (υποφορέας RF/2)
  • FSK2 50 ρολόγια RF ανά bit
• Ενσωματωμένες επιλογές συντονισμένου πυκνωτή (0pF, 75pF ή 250pF επιλογή μάσκας)
• Εύρος συχνοτήτων 100 έως 150 kHz
• Ενσωματωμένος ανορθωτής και περιοριστής τάσης
• Δεν απαιτείται εξωτερικός πυκνωτής αποθήκευσης
• Εύρος θερμοκρασίας λειτουργίας: -40°C έως +85°C
• Χαμηλή κατανάλωση ενέργειας με υψηλή απόδοση
